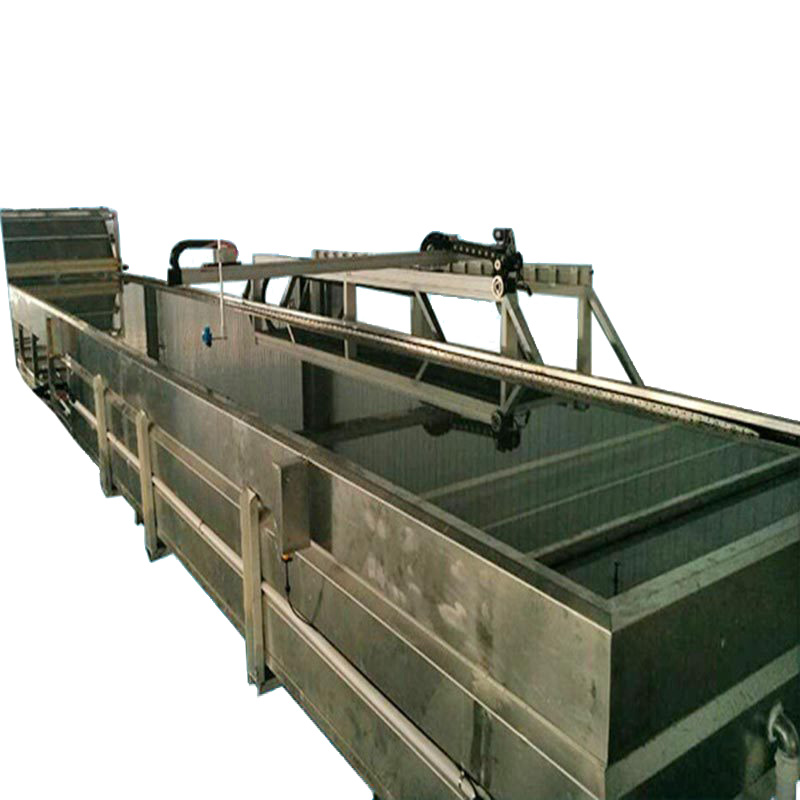

TYM-ZLM80100SM自動噴劑流膜轉印機
一、特點：
1、各位置均為電眼感應，位置準，性能優。2、面板選用優質鋁合金材料，輕巧堅固，精密結構效率顯著。3、循環動作，操作更加方便、安全。4、水箱采用4MM不銹鋼板制作，外圍分段式采用型材鋼板環繞加固。5、性能穩定，整臺機器采用進口PLC控制；作方便。6、采用進口氣動元件，動力暢順強勁，經久耐用。7、特殊減震裝置，機器運作非常平穩；8、配備自動噴活化劑、往復、自動補水系統。9、下膜采用獨立PLC可編程控制器，觸摸屏操作。10、設立獨立電驅總程控制柜，并另有設置手動、點動、自動控制。11、轉印角度運行采用步進電機驅動，平穩精度高，轉印紋路順直。12、放膜采用三相電機驅動模式，穩定順暢，速度方便可調13、數碼顯示自動恒溫控制(日本歐姆龍).裝有漏電保護器,水溫保持在30度適宜。14、水箱尺寸為：10000MM*800MM*900MM，鏈條帶膜限位。15、放模整機采用封密式啞克力包圍，防止水轉印卷膜損壞16、轉印設備功能：循環用水、自動放膜、自動流膜、自動噴劑、自動排氣、人工轉印、自動污水處理。二、技術參數：
1、 流膜槽a) 規格：10000*800*850MMb) 材料：水槽采用sus201不銹鋼板焊接而成c) 自動恒溫控制水槽溫度，數顯溫控，溫度:室溫～40°Cd) 不銹鋼電熱管，功率 18KWe) 自動流膜機：采用6分不銹鋼鏈條f) 托鏈用sus201不銹鋼40＊80扁通g) 配2HP輸送馬達變頻器，1HP水泵各一臺
2、 流膜機
a) 最大流膜尺寸0.5米
b) 120W調速電機一臺
c) 130mm包膠滾筒一條
d) 電鍍滾筒5條
e) 夾膜軸一條，配兩塊固定膜炳
3、 自動噴活化劑
a) 噴槍機械手為平面式噴涂設計，為雙軸往復，每軸伺服精密控制，另噴槍升降為手調，旋轉軸為手動控制。
b) 單軸為FMS滑臺，同步帶拖動，最高速度，2米／S復位精度為0.5mm
c) 旋轉軸為手動可調角度
d) 垂直升降軸固定噴槍用，需手調節噴槍高度，鋁合金槍架
e) 掛槍塊裝有一個可調支架，可設定噴槍旋轉角度間距定位。
f) 機械手每軸為伺服馬達驅動可精密高速控制速度及行程控制。
g) 機械手帶動噴槍行走路線為高速單向、連續往復
h) 往復為平面式噴涂設計，為單軸往復，每軸伺服精密控制，另噴槍升降為手調，旋轉軸為手動控制。
i) 噴槍規格：自動噴槍
三、機器操作安全性能：
TYM-80100SM /30K精密全自動流膜水轉印機符合最新的工程式樣，如按要求使用絕對值得信賴。機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢?，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
四、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。（2）、當調整或清洗油刮時，請按步驟操作。（3）、增強防火意識，配備消防器材。五、主要轉動構件：
1、伺服電機： 臺電（進口）2、電磁閥： SMC（日本）3、PLC 控制器： 三凌 /（日本）4、觸摸屏： 臺灣 /進口5、恒溫器： 陽明（臺灣）6、繼電器： 歐姆龍（日本）7、接觸器： 正泰（國）
